首页 > 一般压力表系列(18) > 弹簧管压力表系列

弹簧管压力表系列

  • 一般压力表系列
  • 弹簧管压力表系列
  • 普通压力表系列
  • 产品名称:

    弹簧管压力表系列
  • 型号:

    Y-40/50/60/75/100/150
  • 价格:

    电话联系0510-82730027
  • 最小起订量:

    1

产品摘要:

弹簧管压力表以弹性元件为敏感元件,测量并指示高于环境的压力,弹簧管压力表属于就地指示型压力表,就地显示压力的大小,不带远程传送、调节功能。本公司可根据用户需要,设计、制造特殊用途的弹簧管压力表产品,欢迎来人来电、来函洽谈!


产品描述

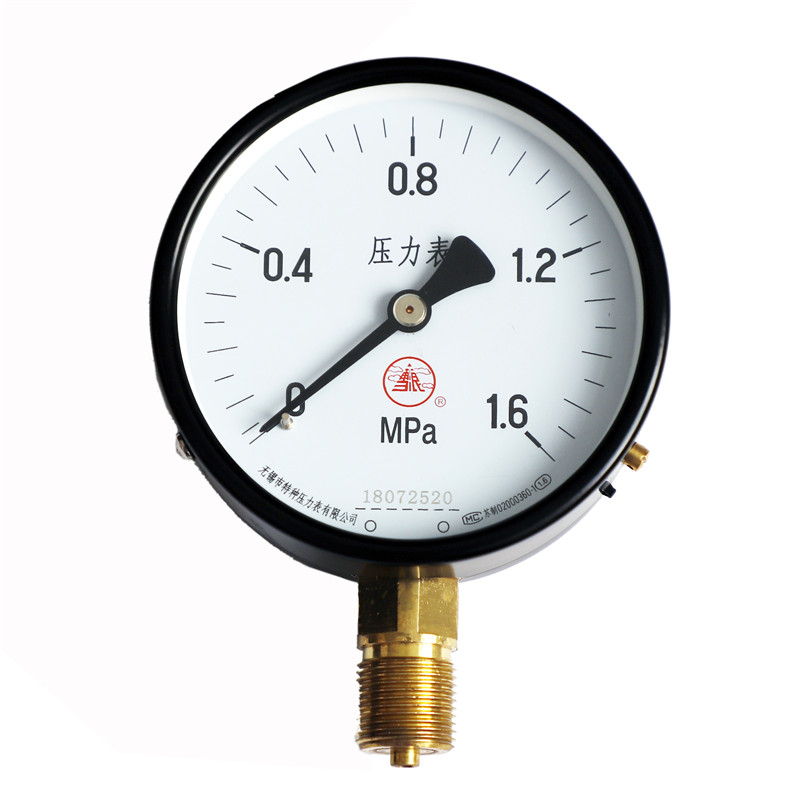

弹簧管压力表Y-40/50/60/75/100/150

         弹簧管压力表以弹性元件为敏感元件,测量并指示高于环境的压力,弹簧管压力表属于就地指示型压力表,就地显示压力的大小,不带远程传送、调节功能。在工业过程控制测量过程中,由于弹簧管压力表的弹性敏感元件具有很高的机械强度以及生产方便、安装简单、读数方便等特性,使得弹簧管压力表得到越来越广泛的应用。弹簧管压力表适用测量无爆炸,不结晶,不凝固,对铜和铜合金无腐蚀作用的液体、气体或蒸汽的压力及真空。



弹簧管压力表型号命名规则:



弹簧管压力表技术参数:



型号

Y-50

Y-60

Y-75

Y-100

Y-150

公称直径(mm)

¢50

¢60

¢75

¢100

¢150

接头螺纹

M14×1.5;M20×1.5;G1/4;G3/8;G1/2;

精度等级(%)

2.5

1.6

测量范围(Mpa)

-0.1~0;

-0.1~0.06;-0.1~0.15;-0.1~0.3;-0.1~0.5;-0.1~0.9;

-0.1~1.5;-0.1~2.4;

0~0.1;0~0.16;0~0.25;0~0.4;0~0.6;0~1.0;0~1,6;0~2.5;0~4.0;0~6.0;0~10;0~16;0~25;0~40;0~60;0~100;0~160;

使用环境温度(℃)

-40℃~70℃

结构形式

径向无边;轴向无边(Z);轴向带前边(ZQ)

径向带后边(T);径向带前边(TQ);卡箍安装(U)

抗震等级

V.H.3

执行标准

GB/1226--2001

防护等级

IP54

表壳材质

铁壳电镀

304SS

接头材质


 弹簧管压力表结构形式、外形及安装尺寸:

型号

结构形式

外形尺寸mm

A

B

C

D

d

D1

d0

G

M

Y-50

径向无边

29

24

9

50

/

/

/

/

G1/4

Y-50T

径向带后边

29

24

9

60

68

3.4

/

Y-50TQ

径向带前边

29

28

11

60

68

3.4

/

Y-50Z

轴向无边

29

24

0

/

/

/

/

Y-50ZQ

轴向带前边

29

24

0

60

68

3.4

16

Y-60

径向无边

31

32

14

60

/

/

/

/

   14X1.5

Y-60TQ

径向带前边

31

32

14

75

85

3.4

/

Y-60T

径向带后边

31

32

15

75

85

3.4

/

Y-60Z

轴向无边

30

32

0

/

/

/

/

Y-60ZQ

轴向带前边

30

32

0

75

85

3.4

19

Y-75

径向无边

24

30

12

75

/

/

/

/

G3/8

Y-75T

径向带后边

24

30

12

90

102

5.5

/

Y-75Z

轴向无边

24

30

10

/

/

/

/

Y-75ZQ

轴向带前边

24

30

10

90

102

5.5

15

Y-100

径向无边

44

45

18

100

/

/

/

/

20X1.5

Y-100TQ

径向带前边

44

45

18

118

118

5.5

/

Y-100T

径向带后边

44

46

19

118

118

5.5

/

Y-100Z

轴向无边

43

45

34

/

/

/

/

Y-100ZQ

轴向带前边

43

45

34

118

118

5.5

25

Y-150

径向无边

50

47

19

149

/

/

/

/

20X1.5

Y-150TQ

径向带前边

50

47

19

165

182

5.5

/

Y-150T

径向带后边

50

48

20

165

182

5.5

/

Y-150Z

轴向无边

51

47

55

/

/

/

/

Y-150ZQ

轴向带前边

51

47

55

165

182

5.5

25





A

B

C

D

K

F

H

h

M

Y-50U

卡箍安装

29

24

0

50

35

55

32

20

G1/4

Y-60U

卡箍安装

30

32

0

60

46

67

36

20

14X1.5

Y-75U

卡箍安装

24

30

10

75

62

82

35

25

G3/8

Y-100U

卡箍安装

43

45

34

100

69

109

44

38

20X1.5

Y-150U

卡箍安装

51

47

55

150

107

160

45

40

20X1.5

注:连接螺纹可按要求订货

 使用与订货须知:

1.连接螺纹如不注明按表中确定,螺纹也可按照要求生产.

2.工作环境应无腐蚀性气体。
3.订货请说明名称、型号及测量范围和连接螺纹及材质。

4.测量介质温度超过55℃时可加装冷凝管,以降低介质温度,减小温度附加误差,保证测量精度。

5.工作压力使用全量程的1/3 ~2/3 为宜,使用范围最高不得超过满刻度的3/4 。

6.检定周期一般不超过半年,测压部位介质波动大,使用频繁,准确度要求较高,以及对安全因素要求较严的,可按具体情况将检定周期适当缩短。

资料来源于http://www.wxcqcy.com提供
