  • 产品名称:

    不锈钢隔膜压力表系列
  • 型号:

    Y-60B/75B/100B/150BML(MF、MG、MK、MN、MZ、MS)
  • 价格:

    电话联系0510-82730027
  • 最小起订量:

    1

产品摘要:

不锈钢隔膜压力表为组合型产品,上部测量仪表为全不锈钢型表头,下面为隔膜隔离器,不锈钢隔膜适用于测量强腐蚀、高温、高粘度、易结晶、易凝固、有固体浮游物的介质压力以及必须避免测量介质直接进入不锈钢压力表内部和防止沉淀物积聚且要易清洗及周围环境有一定腐蚀性气体的场合。隔离膜片有多种材料,以适应各种不同腐蚀性介质。仪表适用于化学工业、化纤、合成纤维、石油、染化、制碱等工业,并有各种材质的隔离膜片及各种接口形式以供不同的工矿条件选用。本公司可根据用户需要,设计、制造特殊用途的不锈钢隔膜压力表产品,欢迎来人来电、来函洽谈!


产品描述

不锈钢隔膜压力表Y-60B/75B/100B/150BML(MFMGMKMNMZMS)

        不锈钢隔膜压力表为组合型产品,上部测量仪表为全不锈钢型表头,下面为隔膜隔离器,不锈钢隔膜适用于测量强腐蚀、高温、高粘度、易结晶、易凝固、有固体浮游物的介质压力以及必须避免测量介质直接进入不锈钢压力表内部和防止沉淀物积聚且要易清洗及周围环境有一定腐蚀性气体的场合。隔离膜片有多种材料,以适应各种不同腐蚀性介质。仪表适用于化学工业、化纤、合成纤维、石油、染化、制碱等工业,并有各种材质的隔离膜片及各种接口形式以供不同的工矿条件选用。

不锈钢隔膜压力表型号命名规则:



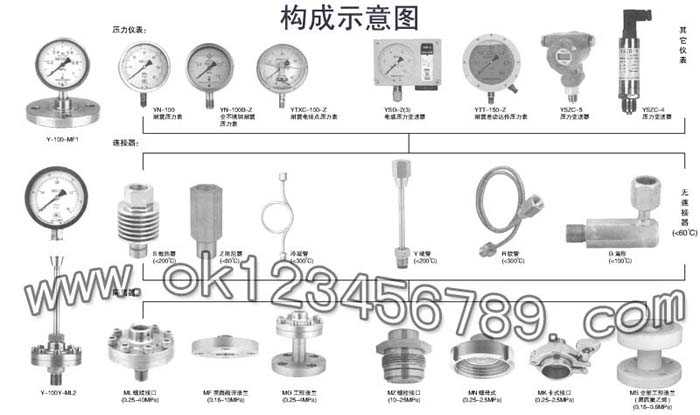

不锈钢隔膜压力表构成示意图:



不锈钢隔膜压力表技术参数:



功能表头

各不锈钢压力仪表

精度等级(%)

1.0;1.6;2.5;0.5

测量范围(Mpa)

-0.1~0;-0.1~0.15;-0.1~0.3;-0.1~0.5;-0.1~0.9;

-0.1~1.5;-0.1~2.4;0~0.1;0~0.16;0~0.25;0~0.4;0~0.6;0~1.0;0~1.6;0~2.5;0~4.0;0~6.0;0~10;0~16;0~25;0~40;

接口形式

螺纹式;法兰式;螺栓式;螺母式;卡箍快装式;工字法兰式

执行标准

JB/T8624-1997

隔膜片材质

316;哈氏合金C;蒙乃尔合金;,钽合金(Ta),氟塑料(PTFE)

隔离器材质

304SS;316L;氟塑料(PTFE)

密封圈材质

氟塑料(PTFE)

密封液

硅油、植物油

温度影响

在使用温度偏离20℃±5℃时,温度附加误差≤0.1%/℃。

液位差

密封液比重×液位差值

隔膜压力表结构原理

隔离膜片在被测介质压力作用下产生变形,密封液受压后,形成一个相当于P的压力,传导至压力仪表,再有仪表显示被测介质压力值。

隔膜压力表为组合型产品,有三部分组成:

上面为功能型表头,可以选用不同功能的表头,达到指示或者控制的目的。

中间为连接器,以适应不同介质的工作温度和安装位置要求。

下面为隔离器部分,隔离器有多种接口形式,满足不同工艺连接的需要;同时隔离膜片有多种材质,满足不同腐蚀性介质的压力测量。

隔离器接口型式及尺寸:

  螺纹接口型:(ML



测量上限MPa

螺纹连接

D

C

M

0.1~0.4

118

25

20×1.5
(G3/8 in)
(G1/2 in)
(NPT1/2 in)

0.6~16

87

25

25~40

92

27



工型法兰型:(MG



测量上限MPa

管子通径
DN

法兰连接

螺孔

L

D

K

d

B

c

f

0.1~1.6

20

105

75

58

18

16

2

14

25

115

85

68

25

16

2

14

2.5~4

20

105

75

58

18

16

2

14

25

115

85

68

25

16

2

14



                         ML型                                 MG型

敞开式突面法兰型:(MF



测量上限
MPa

管子通径
DN

法兰连接

螺孔L

D

K

d

B

c

f

0.16-1.6

32

140

100

78

31

16

2

18

40

150

110

88

38

16

3

18

50

165

125

102

49

18

3

18

2.5,4.0

32

140

100

78

31

18

2

18

40

150

110

88

38

18

3

18

50

165

125

102

49

20

3

18

6.3

32

155

110

78

31

24

2

22

40

170

125

88

37

24

3

22

50

180

135

102

47

26

3

22

10

32

155

110

78

31

24

2

22

40

170

125

88

37

26

3

22

50

195

145

102

45

28

3

26





螺栓接口型:(MZ                               螺母接口型:(MN





卡式接口:MK
     隔膜及卡套材料:316
    密封圈材料:硅橡胶



全塑工形法兰:MS
        材料:聚四氟乙烯







测量上限

MPa

管子通径

DN

法兰连接

D

K

d

L

0.16~1.6

20

90

65

48

11

25

100

75

58

11

1.0~2.5

20

105

75

56

14

25

115

85

65

14



连接器型号及尺寸





使用与订货须知:


 1。不得拆卸或更换已配置的仪表,以免填充液外泄影响性能。

2。订货请说明配置仪表名称、型号、测量上限、精确度及连接管型式、软管长、隔离器接口型式、隔离器接口材料、隔膜材料,以及法兰配接管子通径、标准代号等。如要求配置其它型式仪表,请另行详细说明。
      公司也可按用户要求定制进口设备配套隔膜压力表。
