产品摘要:

磁助电接点压力表应用于测量控制无爆炸危险的各种流体介质的压力和真空并在压力达到预定值时发出信号,接通控制电路,达到自动控制和报警的目的,仪表设上、下限二位开关型接点装置,在压力达到设定值时发出信号或通断控制电路,仪表经与相应的电气器件(如继电器及接触器等)配套使用,即可对被测(控)压力或者真空系统实现自动控制和发信(报警)的目的。广泛应用于石油、化工、冶金、食品等工业部门压力和真空测量和控制。本公司可根据用户需要,设计、制造特殊用途的磁助电接点压力表产品,欢迎来人来电、来函洽谈!


产品描述

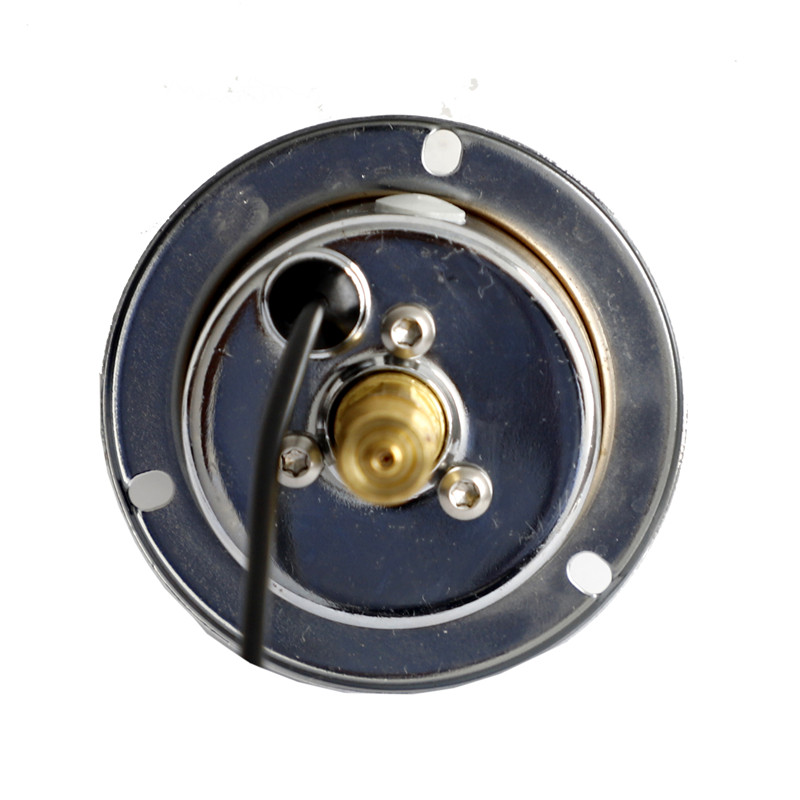

磁助电接点压力表YXC-100/150

         磁助电接点压力表应用于测量控制无爆炸危险的各种流体介质的压力和真空并在压力达到预定值时发出信号,接通控制电路,达到自动控制和报警的目的,仪表设上、下限二位开关型接点装置,在压力达到设定值时发出信号或通断控制电路,仪表经与相应的电气器件(如继电器及接触器等)配套使用,即可对被测(控)压力或者真空系统实现自动控制和发信(报警)的目的。广泛应用于石油、化工、冶金、食品等工业部门压力和真空测量和控制。

磁助电接点压力表型号命名:



磁助电接点压力表技术参数



型号

YXC-100系列

YXC-150系列

公称直径(mm)

¢100

¢150

接头螺纹

M20×1.5;G3/8;G1/2;

精度等级(%)

1.6  (2.5)

测量范围(Mpa)

-0.1~0;-0.1~0.15;-0.1~0.3;-0.1~0.5;-0.1~0.9;

-0.1~1.5;-0.1~2.4;

0~0.1;0~0.16;0~0.25;0~0.4;0~0.6;0~1.0;0~1,6;0~2.5;0~4.0;0~6.0;0~10;0~16;0~25;0~40;0~60;0~100;0~160;

使用环境温度(℃)

-40℃~70℃

结构形式

径向无边;轴向无边(Z);轴向带前边(ZQ);径向带后边(T);径向带前边(TQ);

接点电参数

工作电压

380VAC;220VDC(最高电压)

最大工作电流

1A

持续电流

0.6A

最大功率

(无感负载)

30VA ;50VA

接点开关形式

一常开,一常闭

双常开

双常闭

连接器

防水接线盒;X14K4P航空插头

抗震等级

V.H.3

执行标准

Q/320211 DGH05-2004

防护等级

IP54

表壳材质

电镀铁壳;不锈钢304SS

接头材质

铜合金;不锈钢304SS;不锈钢316L

磁助电接点压力表结构形式、外形及安装尺寸





型号

结构形式

外形尺寸mm

D

D1

D2

D3

A

B

C

E

d

d0

M

YXC-100

径向无边

100

120

96

/

44

38

/

12.5

/

/

20×1.5

YXC-100ZQ

轴向带前边

100

130

96

/

42

33

34

8.5

118

5.6

YXC-100Z

轴向无边

100

130

96



42

33

34

8.5

/

/

YXC-100TQ

径向带前边

100

125

96

102

44

38

/

9.5

118

5.6

YXC-150

径向无边

150

164

136

/

50

44

/

16

/

/

YXC-150ZQ

轴向带前边

150

177

136

/

50

43

55

14

165

5.6

YXC-150TQ

径向带前边

150

177

136

144

50

44

/

18

165

5.6





磁助电接点压力表接线示意图



使用与订货须知:

1.订货请说明名称、型号及测量范围、接点开关形式和材质。

2.工作环境应无腐蚀性气体。

资料来源于http://www.wxcqcy.com提供
