耐震膜片压力表内部充灌阻尼液和配套缓冲装置,具有良好的耐震性能。在被测介质的压力有强烈脉冲变化或压力冲击和在生产工艺中经常突然卸荷的场合,以及环境震动较大的场所中,耐震膜片压力表都能稳定进行测量。本公司可根据用户需要,设计、制造特殊用途的耐震膜片压力表产品,欢迎来人来电、来函洽谈!


产品描述

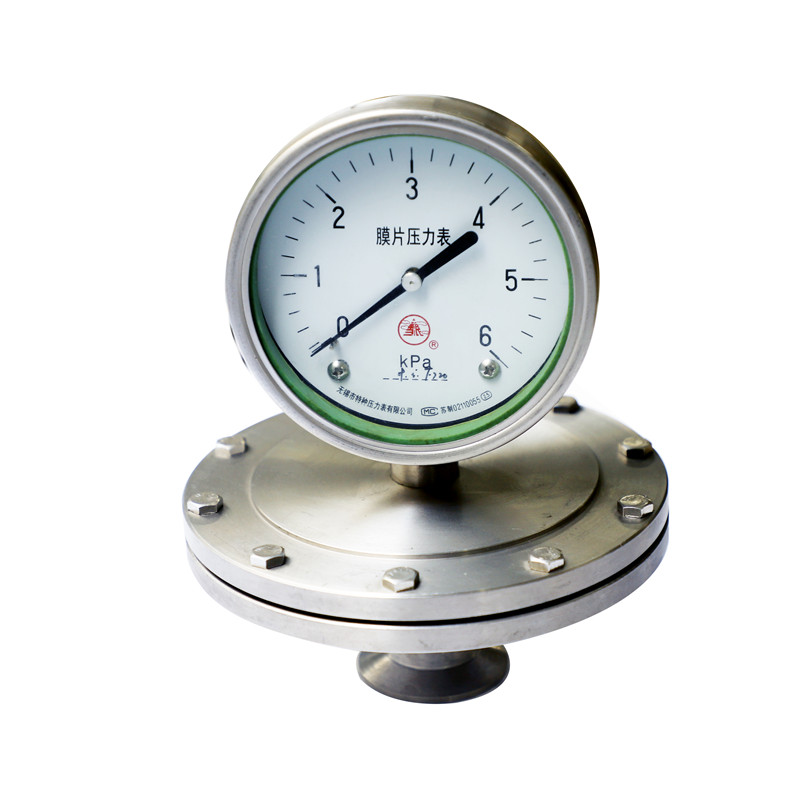

耐震膜片压力表YP-100/150L(F)-Z

        耐震膜片压力表内部充灌阻尼液和配套缓冲装置,具有良好的耐震性能。在被测介质的压力有强烈脉冲变化或压力冲击和在生产工艺中经常突然卸荷的场合,以及环境震动较大的场所中,耐震膜片压力表都能稳定进行测量。

        主要用于化学、石油、纺织工业对气体、液体微小压力的测量,尤其适用于腐蚀性强、粘稠介质(非凝固非结晶)的微小压力测量。

耐震膜片压力表型号命名:



耐震膜片压力表技术参数:



型号

名称

外形

尺寸

测量范围

精度

YP-100F-Z

法兰连接耐震膜片压力表

图二

(表二)

0-0.06;0-0.1;0-0.16;0-0.25;0-0.4;0-0.6;0-1.0;0-1.6;0-2.5;-0.1-0;-0.1-0.06;-0.1-0.15;

-0.1-0.3;-0.1-0.5;-0.1-0.9;

-0.1-1.5;-0.1-2.4MPa

2.5%

YP-150F-Z

YP-100L-Z

耐震膜片

压力表

图一

(表一)

YP-150L-Z

YP-100L1-Z

耐腐膜片

微压表

图一

(表一)

0-1.6;0-2.5;0-4;0-6;0-10;0-16;0-25;0-40;0-60;-1.6-0;-2.5-0;-4-0;-6-0;-10-0;-16-0;-25-0;-40-0;-60-0;-0.8-0.8;-1.2-1.2;-2-2;-3-3;-5-5;-8-8;-12-12;-20-20;-30-30KPa

YP-150L1-Z

YP-100F1-Z

法兰连接耐震膜片微压表

图三
(表三)

YP-150F1-Z

仪表执行标准:Q/320211 DGH07-2001
仪表外壳防护等级:IP64
耐震膜片压力表及耐腐耐震膜片压力表的抗工作环境性能为GB4439所规定的V.H.4级。
耐震膜片压力表、耐腐耐震膜片压力表:灌充液为甘油时-5℃~55℃,灌充液为硅油时-25~55℃。

主要零件材料:



仪表名称

膜片压力表
耐震膜片压力表

耐腐膜片压力表
耐腐耐震膜片压力表




膜片

 3J1, 316L

316L,衬聚四氟乙烯

外壳

 1Cr18Ni9

 1Cr18Ni9

法兰

45钢

  1Cr18Ni9,316L,衬聚四氟乙烯

接头

HPb59-1黄铜

  1Cr18Ni9,316L,衬聚四氟乙烯



  外形尺寸:

螺纹连接型外形尺寸见表一:



型号

外形尺寸mm

D1

D2

L1

L2

SW

M

YP-100L-Z

110

97.5
(YP-100L1, YP-150L1
微压:165)

135

20

27

20X1.5
(G1/2A,R1/2)

165

YP-150L-Z

160

160

190

图一

法兰连接型外形尺寸见表二:



型号

测量上限MPa

管子通径DN

法兰连接

螺孔
L

D

K

d

B

H

c

f1

YP-100F-Z
YP-150F-Z

0~0.1

0~1.6

32

140

100

78

31

50

16

2

18

40

150

110

88

38

50

16

3

18

50

165

125

102

49

50

18

3

18

0~2.5

32

140

100

78

31

50

18

2

18

40

150

110

88

38

50

18

3

18

50

165

125

102

49

50

20

3

18

可按化工部HG;国标GB及日本JIS;美国ANSI等标准制造.

图二

法兰连接型外形尺寸见表三:



型号

测量范围KPa

管子通径DN

法兰连接

螺孔

D

K

d

B

H

c

f1

M

H

YP-100F1-Z
YP-150F1-Z

0-1.6~0-60

20

90

65

50

26

28

10

2

10

14

25

100

75

60

33

28

10

2

10

14

32

120

90

70

39

28

10

2

12

14

40

130

100

80

46

28

10

3

12

14

可按化工部HG;国标GB及日本JIS;美国ANSI等标准制造

图三

使用与订货须知:
订货请说明名称、型号、测量范围,精确度等级及接口螺纹或通径尺寸。
特殊要求请详细说明。

资料来源于http://www.wxcqcy.com提供
