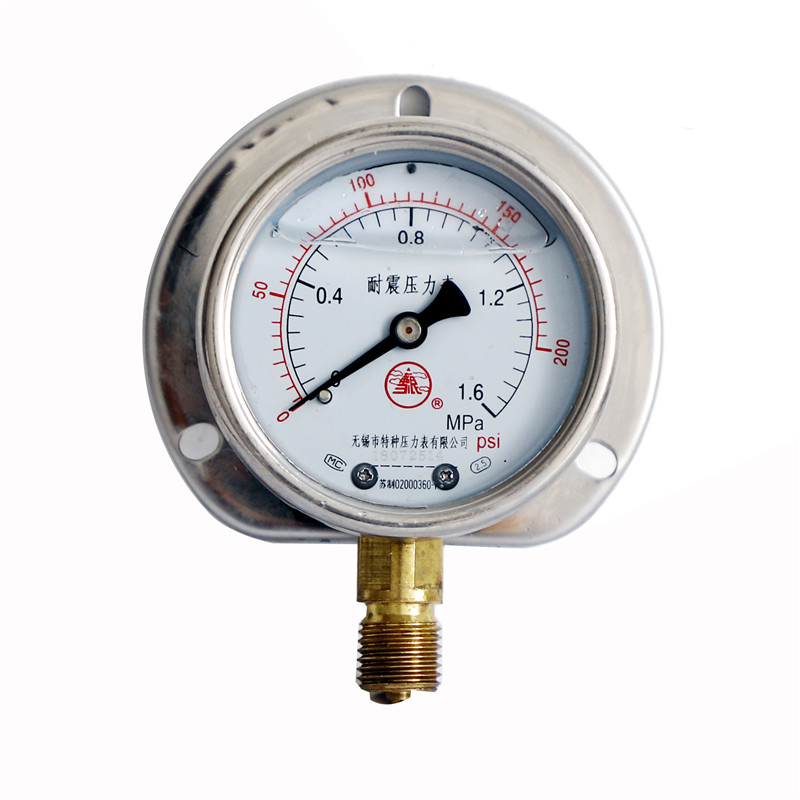

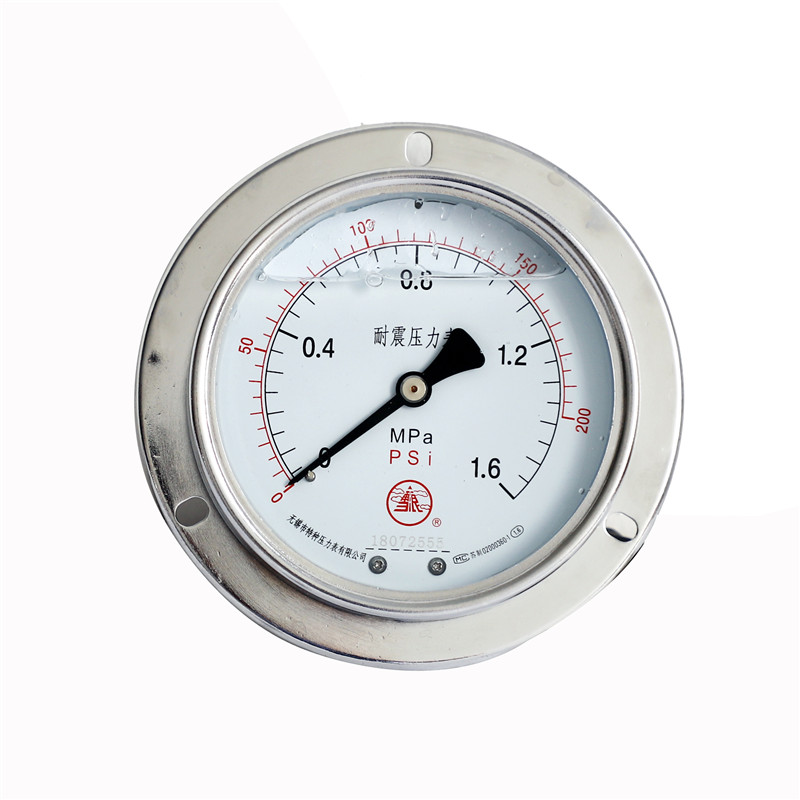

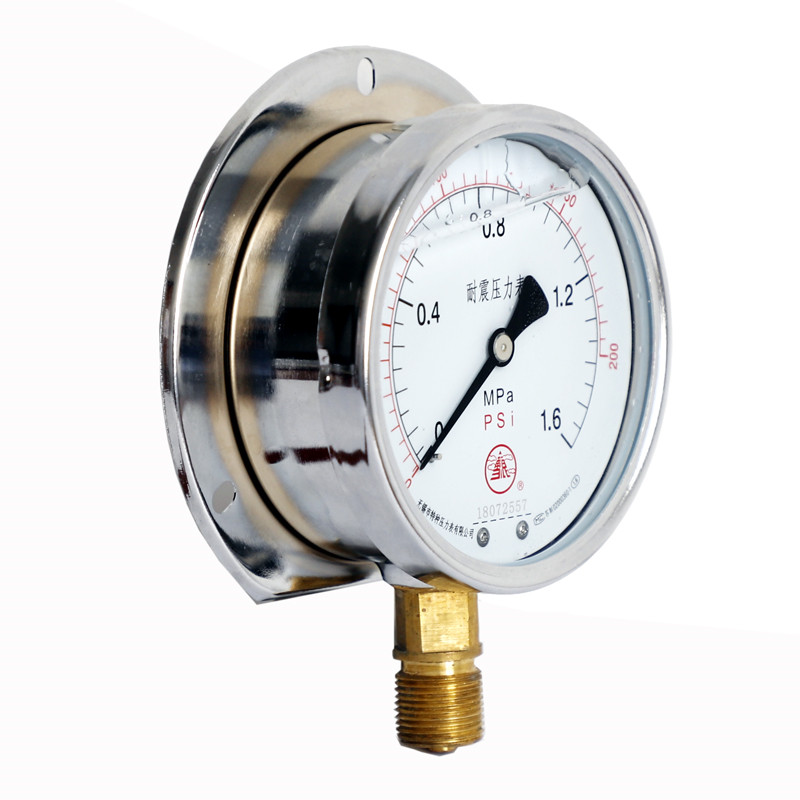

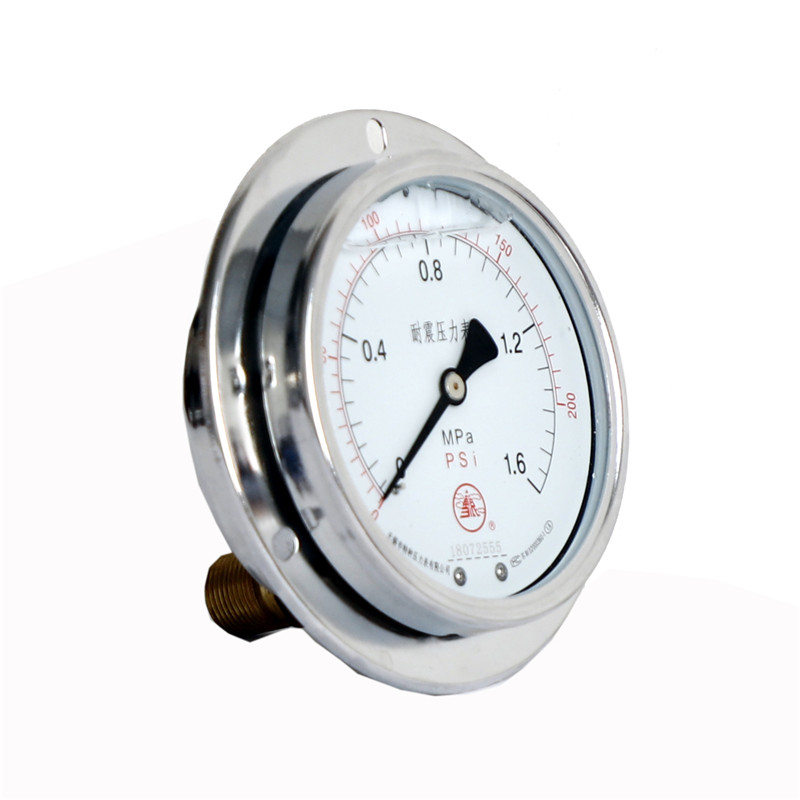

径向(轴向)带边船用耐震压力表
产品名称:
径向(轴向)带边船用耐震压力表型号:
YCN-50/60/75/100/150T(TQ,ZQ)价格:
电话联系最小起订量:
1
产品摘要:
带边船用耐震压力表安装结构形式可分为：轴向带前边船用耐震压力表、径向带前边船用耐震压力表、径向带后边船用耐震压力表三种，以满足不同的安装要求。本产品已经取得船用产品型式认可证书，证书号：NJ17T00118。 径向（轴向）带边船用耐震压力表适用于船舶及相关设备上，利用安装边固定在设备上，适用于测量对铜（合金）及锡铅焊料无腐蚀作用的液体、气体等流体介质的正压、负压或正负压。在壳内填充低粘度阻尼油，使仪表具备抗工作环境振动及介质压力脉动的能力，同时可以在偏离安装位置±22°的摇摆情况下能正常工作。度盘主刻度及指针前端涂有永久性发光剂，保证在黑暗中能正常观察压力。防护等级IP65。
- 产品描述
径向(轴向)带边船用耐震压力表YCN-50/60/75/100/150T(TQ,ZQ)
带边船用耐震压力表安装结构形式可分为：轴向带前边船用耐震压力表、径向带前边船用耐震压力表、径向带后边船用耐震压力表三种，以满足不同的安装要求。本产品已经取得船用产品型式认可证书，证书号：NJ13T00127。
径向（轴向）带边船用耐震压力表适用于船舶及相关设备上，利用安装边固定在设备上，适用于测量对铜（合金）及锡铅焊料无腐蚀作用的液体、气体等流体介质的正压、负压或正负压。在壳内填充低粘度阻尼油，使仪表具备抗工作环境振动及介质压力脉动的能力，同时可以在偏离安装位置±22°的摇摆情况下能正常工作。度盘主刻度及指针前端涂有永久性发光剂，保证在黑暗中能正常观察压力。防护等级IP65。
径向（轴向）带边船用耐震压力表型号命名：
径向（轴向）带边船用耐震压力表技术参数：
型号
YCN-50
YCN -60
YCN -75
YCN -100
YCN -150
公称直径(mm)
￠50
￠60
￠75
￠100
￠150
接头螺纹
M14×1.5；M20×1.5；G1/4；G3/8；G1/2；
精度等级(%)
2.5
1.6
测量范围(Mpa)
-0.1~0；-0.1~0．15；-0.1~0.3；-0.1~0.5；-0.1~0.9；
-0.1~1.5；-0.1~2.4；0~0.1；0~0.16；0~0.25；0~0.4；0~0.6；0~1.0；0~1.6；0~2.5；0~4.0；0~6.0；0~10；0~16；0~25；0~40；0~60；0~100；0~160；
使用环境温度(℃)
-40℃~55℃；-25℃~55℃;
结构形式
轴向带前边（ZQ）径向带后边(T)；径向带前边（TQ）；
抗震等级
V．H．4
执行标准
JB/T5527-2005
防护等级
IP65
表壳材质
铁壳电镀
304SS
接头材质
铜
径向（轴向）带边船用耐震压力表结构形式、外形及安装尺寸：
型号
结构形式
外形尺寸 mm
A
B
C
D
d
D1
d0
G
M
YCN -50T
径向带后边
29
24
9
50
60
68
3.4
/
G1/4
YCN -50TQ
径向带前边
29
28
11
60
68
3.4
/
YCN -50ZQ
轴向带前边
29
24
0
60
68
3.4
16
YCN -60TQ
径向带前边
31
32
14
60
75
85
3.4
/
14X1.5
YCN -60T
径向带后边
31
32
15
75
85
3.4
/
YCN -60ZQ
轴向带前边
30
32
0
75
85
3.4
19
YCN -75T
径向带后边
24
30
12
75
90
102
5.5
/
G3/8
YCN -75ZQ
轴向带前边
24
30
10
90
102
5.5
15
YCN -100TQ
径向带前边
44
45
18
100
118
118
5.5
/
20X1.5
YCN -100T
径向带后边
44
46
19
118
118
5.5
/
YCN -100ZQ
轴向带前边
43
45
34
118
118
5.5
25
YCN -150TQ
径向带前边
50
47
19
150
165
182
5.5
/
20X1.5
YCN -150T
径向带后边
50
48
20
165
182
5.5
/
YCN -150ZQ
轴向带前边
51
47
55
165
182
5.5
25
注：连接螺纹可按要求订货
使用与订货须知：
工作环境应无腐蚀性气体。
订货请说明名称、型号及测量范围。
