船用压力表系列

  • 船用压力表系列
  • 产品名称:

    船用压力表系列
  • 型号:

    YC-50/60/75/100/150
  • 价格:

    电话联系0510-82730027
  • 最小起订量:

    1

产品摘要:

船用压力表系列:船用压力表、船用真空表、船用压力真空表、不锈钢船用压力表、船用夜光压力表、船用耐震压力表、船用耐震真空表、船用耐震压力真空表、船用不锈钢耐震压力表、船用夜光耐震压力表、耐震船用压力表、防腐船用压力表、夜光船用压力表、真空船用压力表、锅炉船用压力表、耐腐蚀船用压力表、电接点船用压力表、双刻度船用压力表、远传船用压力表、萤光船用压力表、防爆船用压力表、抗震船用压力表、定位型船用压力表......本公司可根据用户需要,设计、制造特殊用途的船用压力表产品,欢迎来人来电、来函洽谈!


产品描述

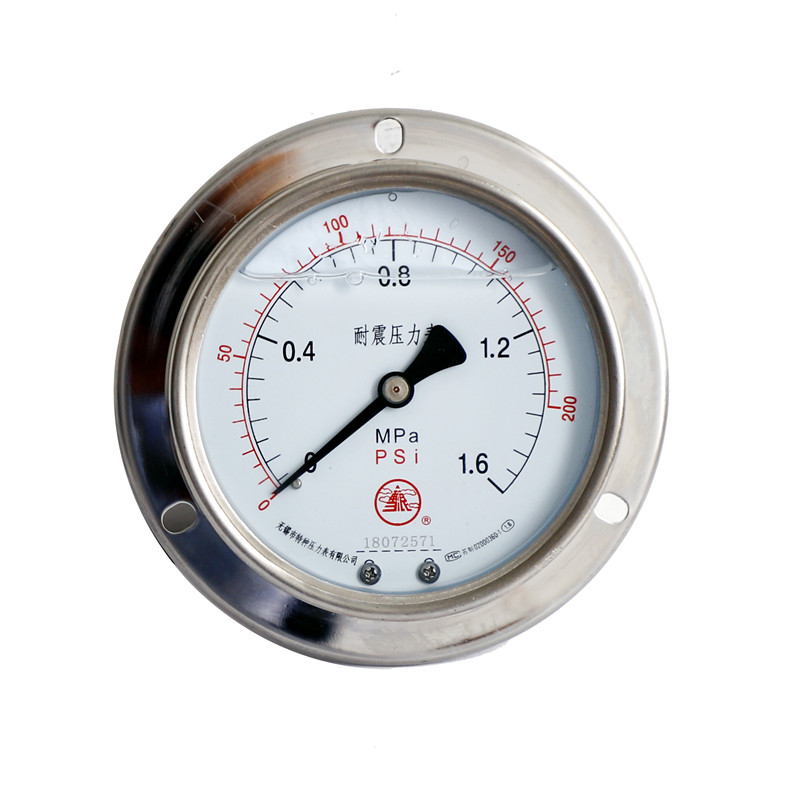

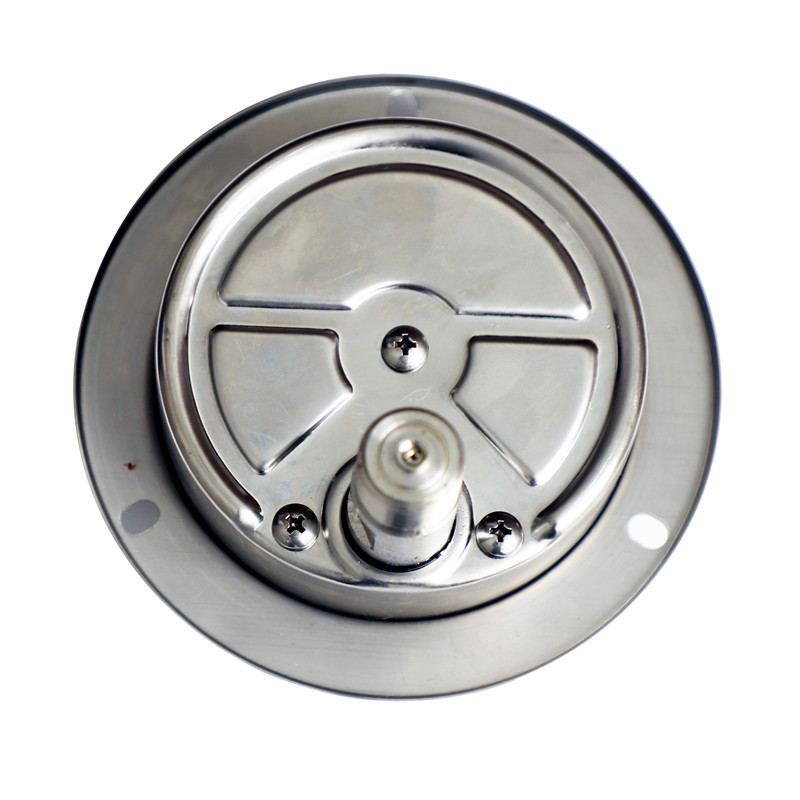

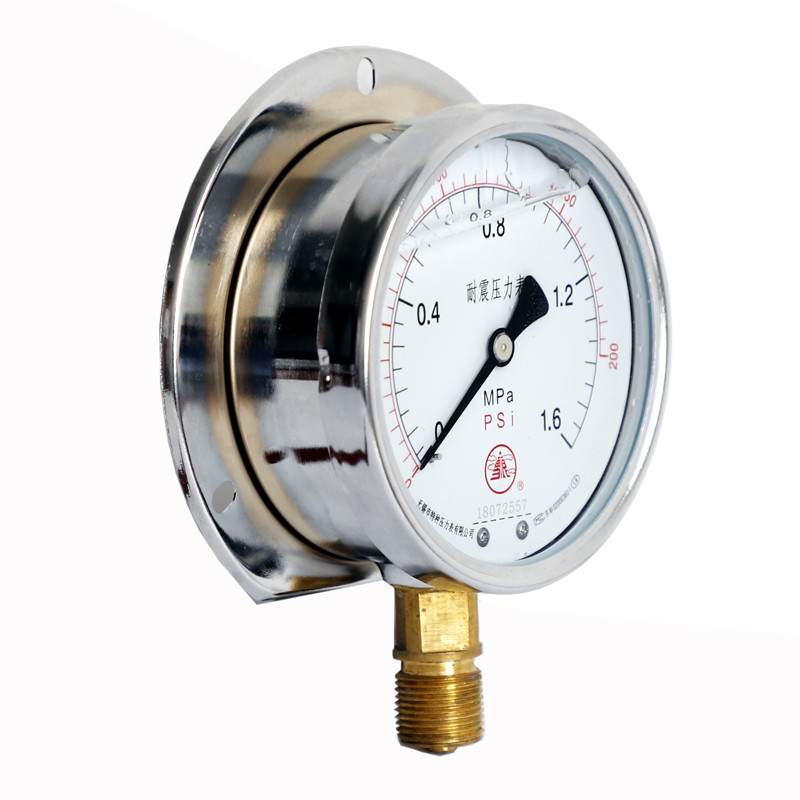

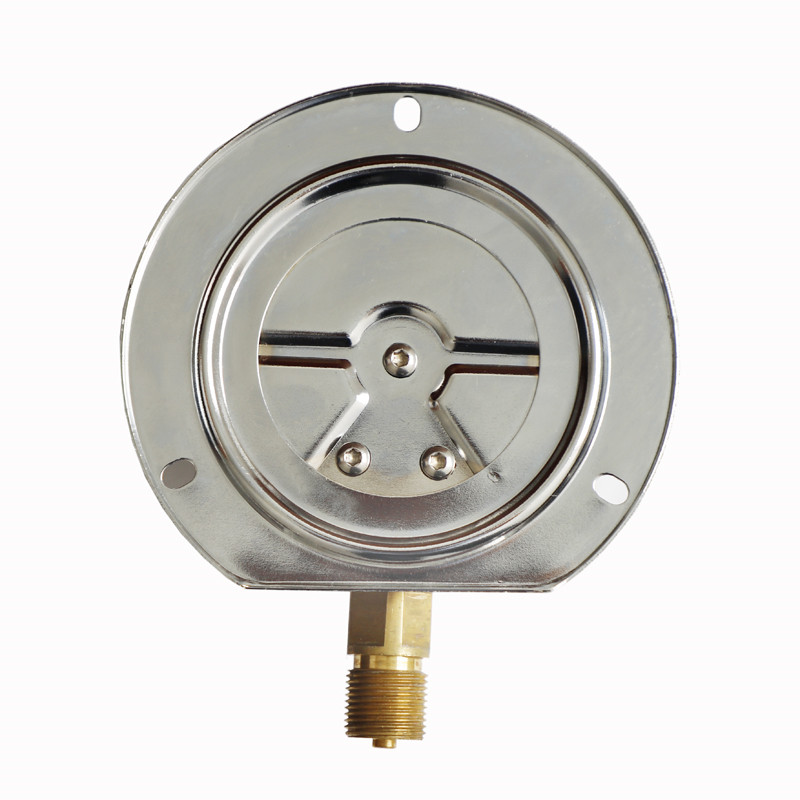

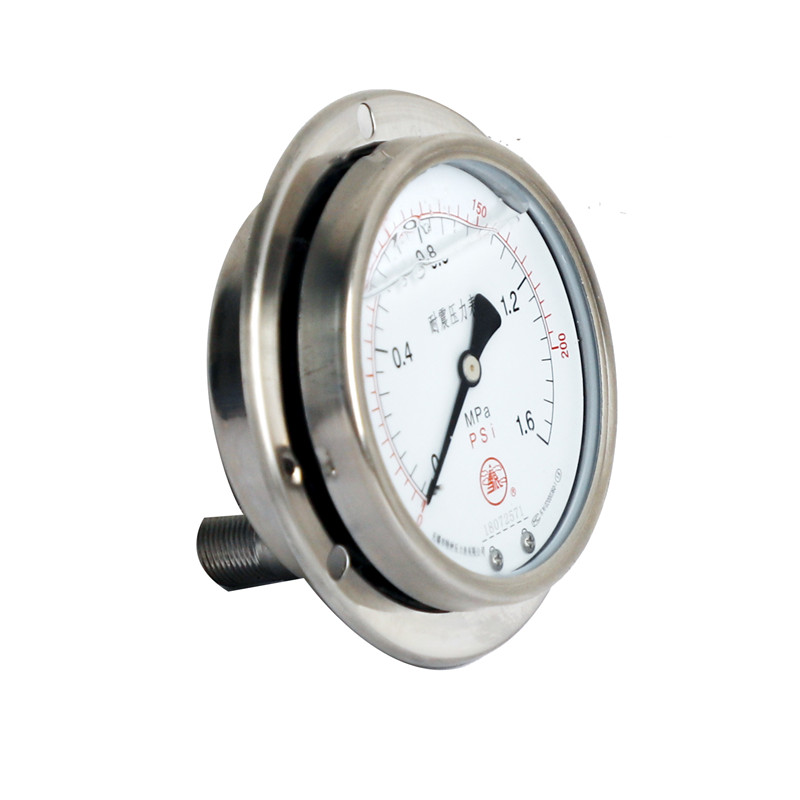

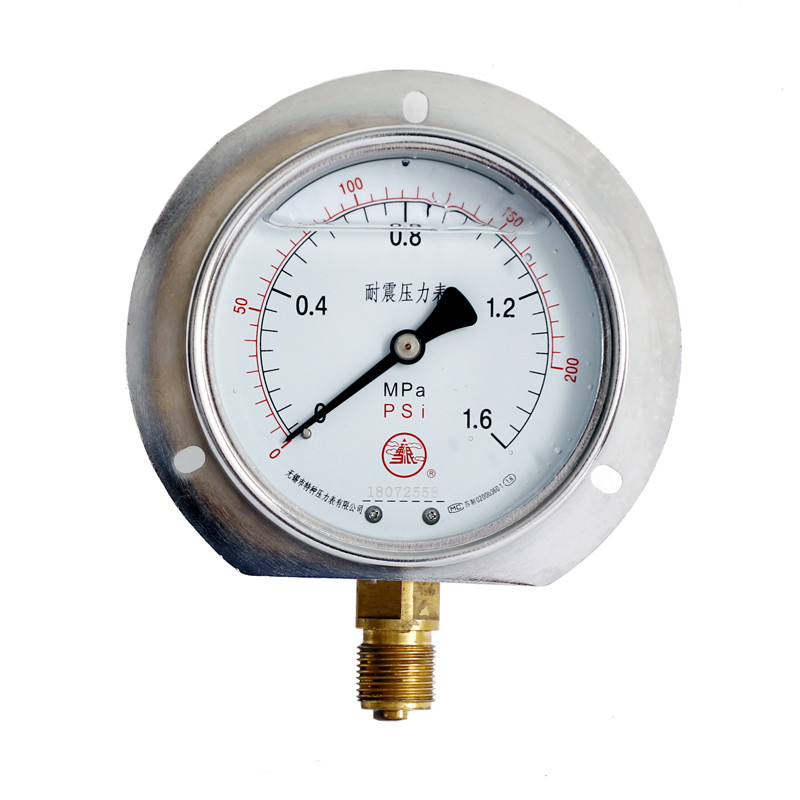

船用压力表YC-50/60/75/100/150

        船用压力表适用于船舶及相关设备上,测量对铜(合金)及锡铅焊料无腐蚀作用的液体、气体等流体介质的正压、负压或正负压。船用压力表除具备一般压力表的特性外,同时可以在偏离安装位置±22°的摇摆情况下能正常工作。度盘主刻度及指针前端涂有永久性发光剂,保证在黑暗中能正常观察压力。

船用压力表型号命名:



船用压力表技术参数:



型号

YC-50

YC -60

YC -75

YC -100

YC -150

公称直径(mm)

¢50

¢60

¢75

¢100

¢150

接头螺纹

M14×1.5;M20×1.5;G1/4;G3/8;G1/2;

精度等级(%)

2.5

1.6

测量范围(Mpa)

-0.1~0;-0.1~0.15;-0.1~0.3;-0.1~0.5;-0.1~0.9;

-0.1~1.5;-0.1~2.4;0~0.1;0~0.16;0~0.25;0~0.4;0~0.6;0~1.0;0~1.6;0~2.5;0~4.0;0~6.0;0~10;0~16;0~25;0~40;0~60;0~100;0~160;

使用环境温度(℃)

-40℃~70℃

结构形式

径向无边;轴向无边(Z);轴向带前边(ZQ)

径向带后边(T);径向带前边(TQ);卡箍安装(U)

抗震等级

V.H.3

执行标准

JB/T5527-2005

防护等级

IP54

表壳材质

铁壳电镀

304SS

接头材质

船用压力表结构形式、外形及安装尺寸





型号

结构形式

外形尺寸mm

A

B

C

D

d

D1

d0

G

M

YC-50

径向无边

29

24

9

50

/

/

/

/

G1/4

YC-50T

径向带后边

29

24

9

60

68

3.4

/

YC-50TQ

径向带前边

29

28

11

60

68

3.4

/

YC-50Z

轴向无边

29

24

0

/

/

/

/

YC-50ZQ

轴向带前边

29

24

0

60

68

3.4

16

YC-60

径向无边

31

32

14

60

/

/

/

/

   14X1.5

YC-60TQ

径向带前边

31

32

14

75

85

3.4

/

YC-60T

径向带后边

31

32

15

75

85

3.4

/

YC-60Z

轴向无边

30

32

0

/

/

/

/

YC-60ZQ

轴向带前边

30

32

0

75

85

3.4

19

YC-75

径向无边

24

30

12

75

/

/

/

/

G3/8

YC-75T

径向带后边

24

30

12

90

102

5.5

/

YC-75Z

轴向无边

24

30

10

/

/

/

/

YC-75ZQ

轴向带前边

24

30

10

90

102

5.5

15

YC-100

径向无边

44

45

18

100

/

/

/

/

20X1.5

YC-100TQ

径向带前边

44

45

18

118

118

5.5

/

YC-100T

径向带后边

44

46

19

118

118

5.5

/

YC-100Z

轴向无边

43

45

34

/

/

/

/

YC-100ZQ

轴向带前边

43

45

34

118

118

5.5

25

YC-150

径向无边

50

47

19

149

/

/

/

/

20X1.5

YC-150TQ

径向带前边

50

47

19

165

182

5.5

/

YC-150T

径向带后边

50

48

20

165

182

5.5

/

YC-150Z

轴向无边

51

47

55

/

/

/

/

YC-150ZQ

轴向带前边

51

47

55

165

182

5.5

25





A

B

C

D

K

F

H

h

M

YC-50U

卡箍安装

29

24

0

50

35

55

32

20

G1/4

YC-60U

卡箍安装

30

32

0

60

46

67

36

20

14X1.5

YC-75U

卡箍安装

24

30

10

75

62

82

35

25

G3/8

YC-100U

卡箍安装

43

45

34

100

69

109

44

38

20X1.5

YC-150U

卡箍安装

51

47

55

150

107

160

45

40

20X1.5

注:连接螺纹可按要求订货

使用与订货须知:
       工作环境应无腐蚀性气体。
       订货请说明名称、型号及测量范围。
