电阻远传压力表系列

  • 差动远传压力表系列
  • 电阻远传压力表系列
  • 耐震差动远传压力表系列

产品摘要:

电阻远传压力表适用于测量对铜及铜合金不起腐蚀作用的液体,气体和蒸汽的压力。电阻信号输出传至二次仪表上,可以实现现场就地指示压力以便于现场工艺检查,还可以实现远距离集中控制和调节。本公司可根据用户需要,设计、制造特殊用途的电阻远传压力表产品,欢迎来人来电、来函洽谈!


产品描述

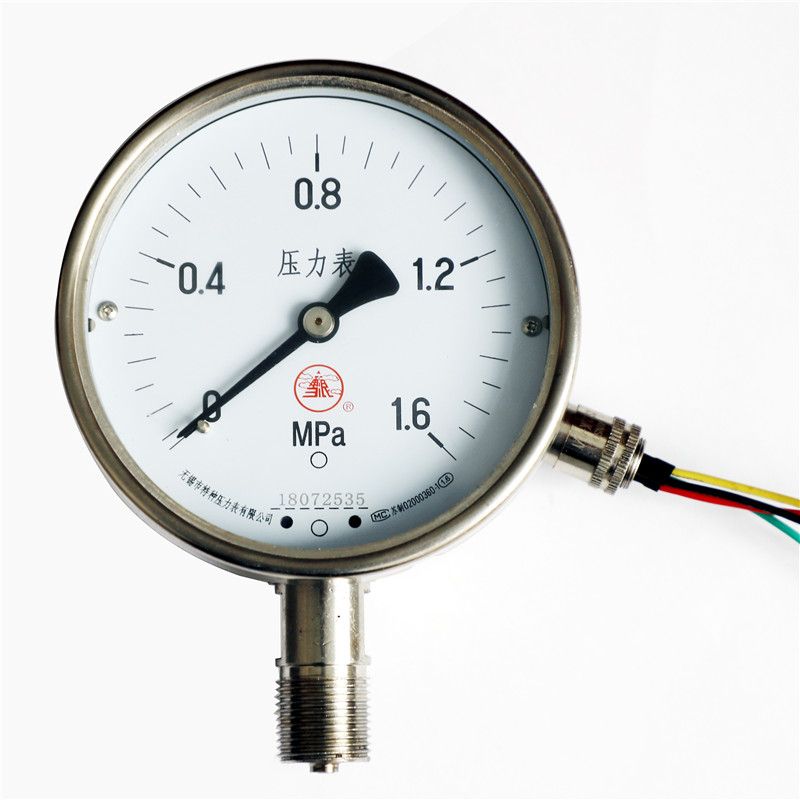

电阻远传压力表YTZ-150

         电阻远传压力表适用于测量对铜及铜合金不起腐蚀作用的液体,气体和蒸汽的压力。电阻信号输出传至二次仪表上,可以实现现场就地指示压力以便于现场工艺检查,还可以实现远距离集中控制和调节。

结构原理

仪表由一个弹簧管压力表和一个滑线电阻式发送器等组成。

仪表机械部分的作用原理与一般弹簧管压力表相同。由于电阻发送器系设置在齿轮传动机构上,因此当齿轮传动机构中的扇形齿轮轴产生偏转时,电阻发送器的转臂(电刷)也相应地得以偏转,由于电刷在电阻器上滑行,使得被测压力值的变化变换为电阻值的变化,从而传至

二次仪表上,指示出相应的压力值。

技术参数

精度等级:1。6级

使用工作温度:-40℃~70℃;

工作环境振动频率不大于25Hz,振幅不大于1mm;
电气参数
电阻满量程:0-400Ω
起始电阻值:≤20Ω
满上限电阻值:≤360Ω
接线端外加电压:≤6V
型号



产品型号

公称直径(mm)

接头螺纹

测量范围(MPa)

使用环境条件

YTZ-150

Φ150

M20x1.5

0~60系列

温度-40—70℃;相对湿度≤85﹪

外形尺寸








资料来源于http://www.wxcqcy.com提供
