差动远传压力表系列

  • 差动远传压力表系列
  • 电阻远传压力表系列
  • 耐震差动远传压力表系列

产品摘要:

远传压力表系列:远传压力表、差动远传压力表、耐震差动远传压力表、不锈钢差动远传压力表、全不锈钢耐震差动远传压力表、耐腐耐震差动远传压力表、真空远传压力表、氨用远传压力表、耐腐蚀差动远传压力表、耐高温差动远传压力表、耐低温差动远传压力表......本公司可根据用户需要,设计、制造特殊用途的远传压力表产品,欢迎来人来电、来函洽谈!


产品描述

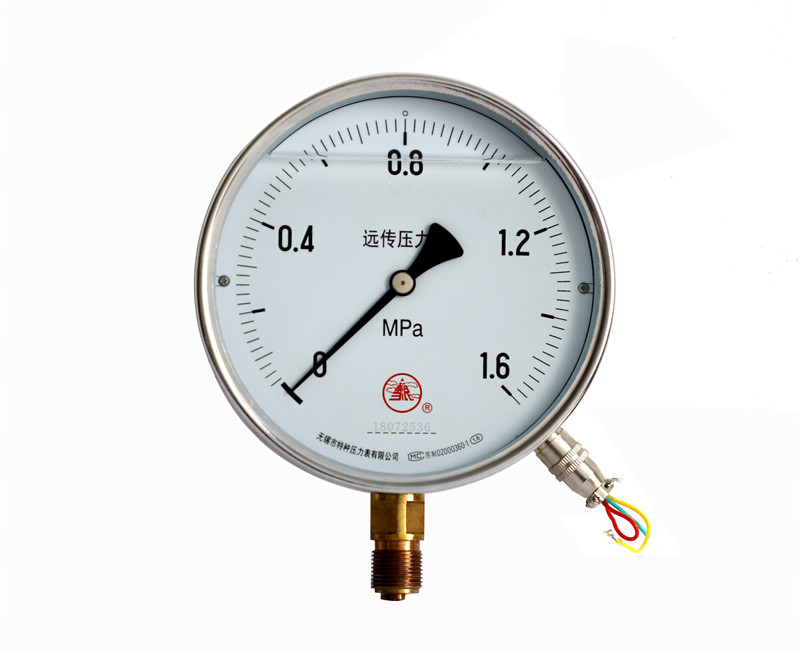

差动远传压力表YTT-100/150 YTT-100/150A

         差动远传压力表适用于一般环境,测量对铜和铜合金无腐蚀性气体、液体和蒸汽的压力。仪表除就地指示压力值外,还能连续输出与压力值成线性的0-10mA或4-20mA直流信号,可与变频器、单板机等变送单元配合应用,组成显示、记录、调节、控制等自动化系统。适用于石油化工、冶金、电站,轻工等部门使用压力测量和控制。



差动远传压力表技术参数:





型号

YTT-100

YTT-150

YTT-100A

YTT-150A

公称直径(mm)

¢100

¢150

¢100

¢150

工作电压

24V DC

220V AC

输出信号

4~20Ma DC二线制

0~10Ma DC 四线制

负载电阻

≤250Ω

≤1KΩ

接头螺纹

M20×1.5;G3/8;G1/2;

精度等级(%)

1.6

测量范围(Mpa)

-0.1~0;-0.1~0.06;-0.1~0.15;-0.1~0.3;-0.1~0.5;-0.1~0.9;

-0.1~1.5;-0.1~2.4;

0~0.1;0~0.16;0~0.25;0~0.4;0~0.6;0~1.0;0~1,6;0~2.5;0~4.0;0~6.0;0~10;0~16;0~25;0~40;0~60;0~100;0~160;

使用环境温度(℃)

-25℃~55℃

结构形式

径向无边;轴向无边(Z);轴向带前边(ZQ)

径向带后边(T);径向带前边(TQ);

抗震等级

V.H.3

执行标准

Q/320211 DGH03-2003

防护等级

IP54

表壳材质

铝壳;304SS;铁壳电镀

接头材质



差动远传压力表结构形式、外形及安装尺寸:







型号

结构形式

外形尺寸mm

A

B

C

D

d

D1

d0

G

M

YTT-100

径向无边

44

45

18

100

/

/

/

/

20X1.5

YTT-100TQ

径向带前边

44

45

18

118

118

5.5

/

YTT-100T

径向带后边

44

46

19

118

118

5.5

/

YTT-100Z

轴向无边

43

45

34

/

/

/

/

YTT-100ZQ

轴向带前边

43

45

34

118

118

5.5

25

YTT-150

径向无边

50

47

19

149

/

/

/

/

20X1.5

YTT-150TQ

径向带前边

50

47

19

165

182

5.5

/

YTT-150T

径向带后边

50

48

20

165

182

5.5

/

YTT-150Z

轴向无边

51

47

55

/

/

/

/

YTT-150ZQ

轴向带前边

51

47

55

165

182

5.5

25

注:连接螺纹可按要求订货

差动远传压力表接线端子示意图:



使用与订货须知:

 工作环境无腐蚀性气体
 订货请说明名称、型号及测量范围。

资料来源于http://www.wxcqcy.com提供
